水泥窑SCR日常运维里，有一个高频又极具隐蔽风险的场景：窑况波动、原料变化、余热系统扰动，SCR入口烟温突然下行，DCS画面上紧跟着出口NOₓ抬升、脱硝效率快速下滑。很多操作工第一反应就是加大喷氨量，可结果往往是氨逃逸飙升，催化剂堵塞加速。等到几周后反应器压差慢慢上涨，大家才发现，问题早已从单次短时超标，演变成长期脱硝能力不足。
钒钛系SCR催化剂的活性对温度依赖性极强。脱硝属于催化反应，反应速率受温度影响非常敏感，一旦烟温跌破催化剂设计活性窗口下限，脱硝效率下降是必然结果。但效率下降只是表层现象，真正需要警惕的，是低温环境下，催化剂微孔内部正在发生的不可逆累积伤害。
本文所说的低温工况，特指入口烟温接近或者低于该产线催化剂实际起活温度的工况。
一、第一层：活性位点反应能力衰减，靠加氨补不回来

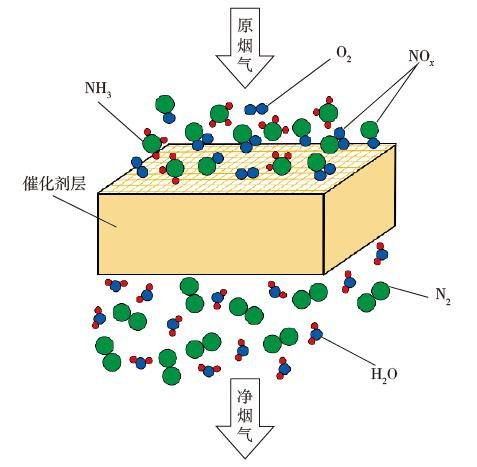

SCR核心脱硝反应，依靠催化剂表面活性位点完成NH₃与NO的吸附、活化与还原反应。温度正常时，烟气分子动能充足，NH₃、NOₓ在活性位点上吸附、反应、脱附的节奏，可以匹配烟气流速。
一旦入口烟温突降，分子运动速率放缓，催化反应速率呈指数级降低。即便喷氨量、氨氮比维持不变，大量氨气来不及参与还原反应就穿透催化剂层，直接表现为脱硝效率下降、氨逃逸升高。
这里有一条一定要固化到操作习惯里的判断准则：低温工况下，增加喷氨无法挽回脱硝效率。催化剂低温下的活性上限由物化特性决定，喷氨量超过活性位点能够转化的极限，多余的氨只会向外逃逸，同时为硫酸氢铵（ABS）生成提供原料。
二、第二层才是隐形杀手：ABS覆盖活性位点、堵塞催化剂微孔
水泥烟气中含有SO₂，一部分SO₂会在催化剂表面氧化生成SO₃；逃逸的NH₃、SO₃和烟气水汽，在特定低温区间相遇，生成硫酸氢铵（ABS）。ABS生成区间大致为190–240℃；320–345℃区间ABS以气态形式存在，温度高于345℃才会发生明显分解。

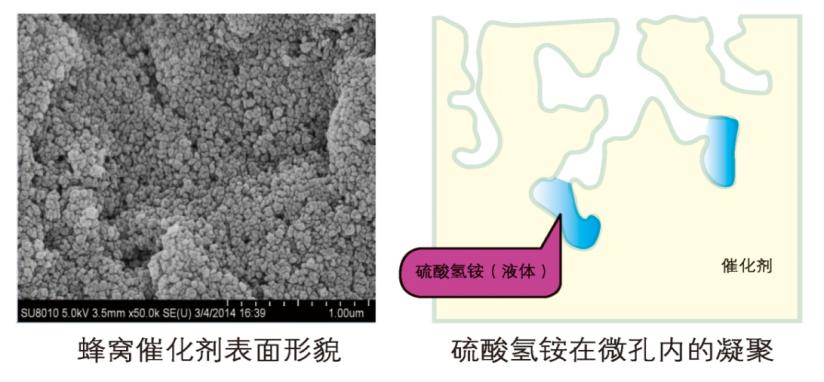

ABS在生成温区呈粘稠胶状，会牢牢附着在催化剂孔道壁面和活性位点表面，同时裹挟窑尾粉尘，形成粘性灰层，造成催化剂物理堵塞。更棘手的是它的累积特性：单次低温工况沉积的ABS，并不会随着烟温回升至300℃以上就彻底消失。300℃以上ABS仅转为气相状态，想要充分分解需要更高温度；而已经和粉尘粘结在一起的堵塞物，只有通过专项清灰或者受控热再生才能有效清除。
这就会形成后遗症：一次低温扰动过后，催化剂有效反应面积永久性减少；后续即便烟温恢复正常，脱硝性能也回不到初始状态，持续表现为脱硝效率偏低、氨逃逸居高不下、反应器压差缓慢上涨。
这也是水泥SCR低温工况最容易踩的坑：NOₓ超标是显性问题，当班就能发现；ABS沉积属于隐性损伤，等到压差、氨逃逸双双报警，堵塞已经累积到比较严重的程度。
三、还原剂侧：雾化、热解条件同步恶化
配套尿素热解系统的SCR装置，热解炉稳定产出氨气本身依赖烟气热量支撑。烟温突降会带来两个连锁问题：
一是尿素溶液雾化蒸发、完全热解难度加大，有效NH₃产出不足，进入催化剂层的实际还原剂量低于阀门开度对应的理论喷氨量；
二是氨水喷枪喷出的液滴蒸发、和烟气混合变慢，烟气中氨浓度场均匀性变差，局部缺氨、局部氨过量并存，脱硝效果波动变大，氨逃逸测点数值剧烈震荡。
也就是说，哪怕喷氨阀门开度不动，低温工况下真正抵达催化剂、参与脱硝反应的有效氨已经变少了。
四、窑况联动：烟温下跌从来不是孤立事件
水泥窑SCR入口烟温突降，背后都有明确工艺诱因：生料或者原煤水分波动造成窑内燃烧恶化；原料磨投运、余热系统取热负荷增大；窑尾拉风调整、旁路阀动作，引入冷风；窑内塌料、跑料，造成短时烟气工况紊乱。
分析时不能只盯着温度一个参数：烟温下跌的同时，烟气流量、空速往往同步改变，烟气在催化剂床层停留时间缩短，NOₓ和氨气还没充分反应就流出反应器，对脱硝效率形成二次打击。溯源排查时，温度、风量要结合起来综合判断，只看温度很容易漏掉真正的扰动源头。
现场处置顺序：先辨真假，再稳温，后调氨
第一步：先核验仪表信号，再调整工艺
入口烟温偏低、出口NOₓ上涨，首先要确认是不是真实工况。CEMS取样管冷凝、伴热故障、反吹异常，都会输出假低温、假超标信号。就地测点和DCS数据比对，检查CEMS伴热、冷凝排水，是整套处置流程的起点。
第二步：溯源扰动，优先稳住窑况，把烟温拉回安全窗口
确认是真实低温后，切记不要第一时间加大喷氨。先排查诱因：原料磨启停、冷风窜入、燃烧不良、余热取热过大等，优先将SCR入口烟温恢复至催化剂起活温度以上，这是最高优先级操作。
第三步：烟温跌破保护阈值，减氨甚至切断喷氨，严禁加氨
行业常用参考逻辑：SCR入口烟温≤320℃逐步关小喷氨调节阀，＜310℃人工或者联锁切断喷氨。各企业的定值，需要结合自有催化剂起活温度、ABS风险区间单独设定，但底层原则一致：在ABS高发温区持续高喷氨，本质是消耗催化剂寿命，换取短暂好看的NOₓ数据。
第四步：联动看三项指标，不单独盯着NOₓ
入口烟温、脱硝效率、氨逃逸要联合研判。如果烟温恢复正常之后，脱硝效率依旧无法复原，同时压差上涨、氨逃逸持续偏高，基本可以判定已经出现ABS沉积。
这时可以评估受控热再生方案：ABS在345℃以上逐步分解，但升温操作必须缓慢、严格按照专项方案执行，不能当作应急手段随意操作；快速大幅提温，有催化剂局部烧结、下游设备腐蚀的风险。
第五步：前置预防，建立工况预案
窑况预案覆盖原料磨启停、拉风调整等扰动场景；催化剂选型匹配产线常年烟气温度区间；定期检查喷枪、氨烟混合段，规避局部过氨；DCS增设烟温低报警，把干预节点前移，抢在ABS大量生成之前。
小结
SCR入口烟温下降带来脱硝效率下滑，表层原因是催化剂活性下降，更深层的风险是ABS在低温窗口持续沉积，把一次短暂的窑况波动，变成催化剂长期累积损伤。
